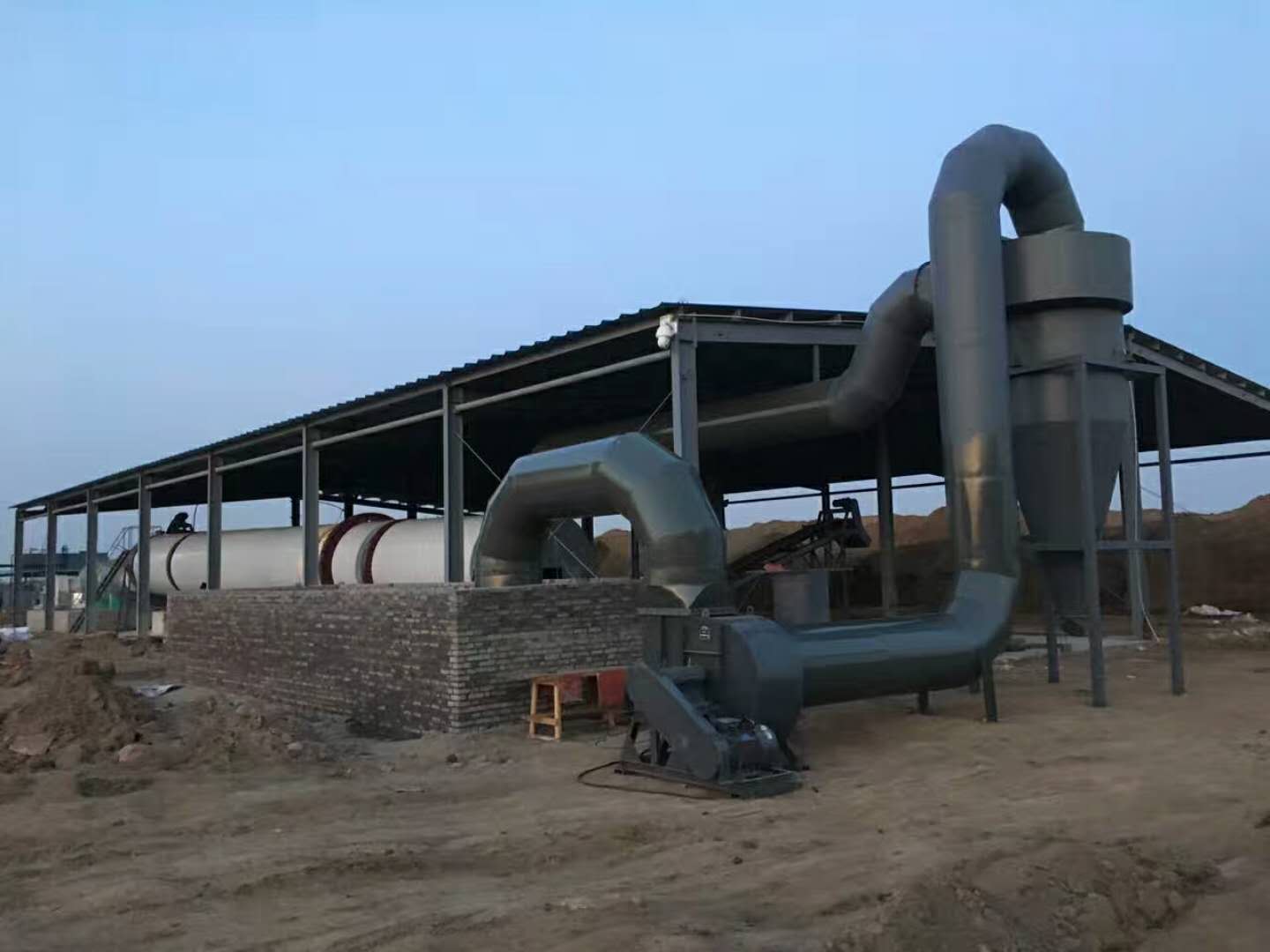

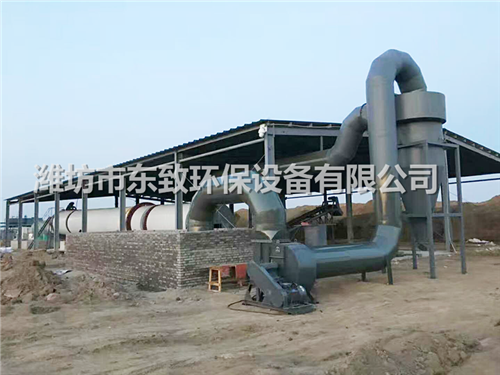

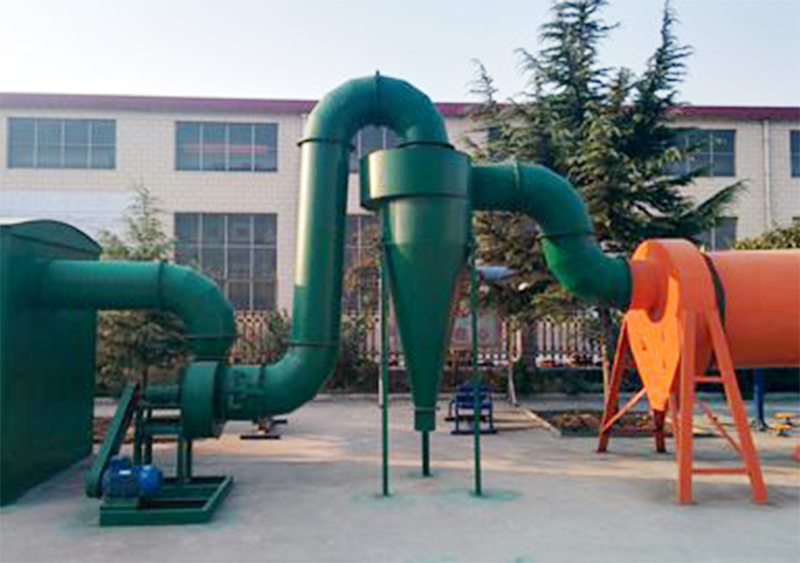

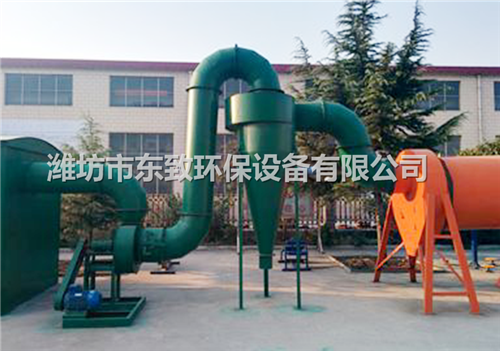

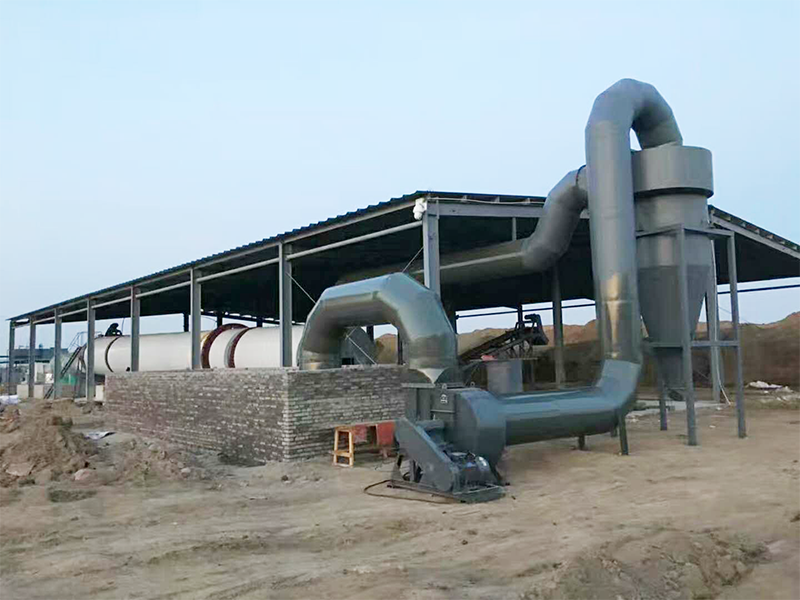

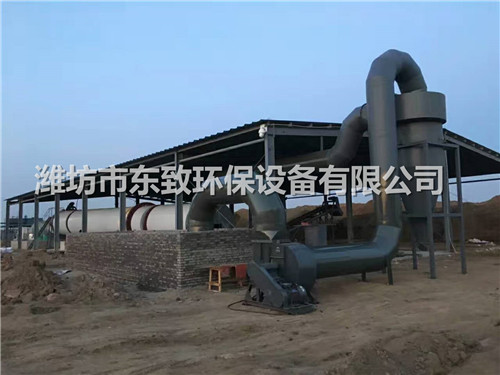

旋风除尘设备是一种在旋风筒体外侧带有一旁路通道的高效旋风除尘器，它能使筒内壁附近含尘较多的一部分气体通过旁路进入旋风筒下部，以减少粉尘由排风口逸出的机会，特别对大于5μm的粉尘有较高的除尘效率

旋风除尘器工作原理：

含尘气体从进口处切向进入后，气体在获得旋转运动的同时，气流分成上、下分开，形成双旋涡运动，粉尘在排气底部即双旋涡的分界处产生强烈的分离作用。较细较轻的尘粒由上部旋涡气流带往上部，在顶盖下面形成强烈旋转的灰环，产生尘粒的聚集，并被从特设的旁路分离室上部洞口引出，经旁路分离室下部螺旋槽，从除尘器外壁回风口切向引入除尘器筒体下部与内部气流汇合，粉尘被分离而落入灰斗。另一部分较粗重的粉尘颗粒则在下旋涡气流带动下，沿除尘器下段经由上旋涡气流的类似过程，将粉尘分离并进入灰斗。

旋风除尘器比一般旋风除尘器进气口位置低，使在除尘器顶部有充足的空间形成上旋涡并形成粉尘环，从旁路分离室引至锥体部分，这样有害于除尘效率的二次气流，变成有粉尘集聚作用的上旋涡气流；旁路分离室设计成螺旋形，使进入的含尘气流切向进入锥体，避免扰乱锥体内壁气流，防止再次尘化现象。

处理能力：
